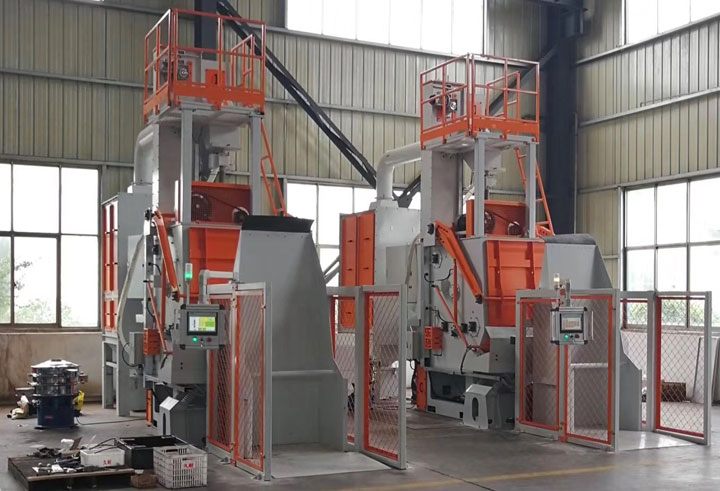

Q3210履帶式拋丸機



　　Q3210履帶式拋丸機主要用戶是機床廠、汽車廠、彈簧廠、熱處理車間、鑄造車間和沖壓車間。Q3210履帶式拋丸機利用高速回轉的葉輪，將彈丸拋向滾筒內連續翻轉的工件上，達到清理的目的。Q3210履帶式拋丸機適合對各行業中的小型鑄件、鍛件、沖壓件等進行拋丸除銹、去除氧化皮和表面強化，特別適用于不怕碰撞的零件的表面清理及強化。鑄件經過拋丸清理，加工面便于下道機械加工工序，不但可節省加工時間，而且可保護機床和刀具不受損壞；非加工面涂漆后，經久不脫，提高產品使用壽命和外觀質量。



　　工作原理


　　在清理室中用加料機構加入不超過規定數量的工件。機器啟動后，工件被滾筒帶動翻轉，同時由拋丸器拋出的高速彈丸形成彈丸束，均勻地打擊在工件表面上，使其得到清理。拋丸清理完畢后，通過反轉履帶，即可將工件從滾筒內卸出到卸料機構上，故該機特別適合集成到自動化生產線上。


　　拋出的彈丸及砂粒經[Q3210C]鋼履帶的間隙或[Q3210]橡膠履帶上的小孔，流入底部的鋼板網過篩，經螺旋輸送器送入提升機內，再到分離器中進行分離。粉塵由風機吸送到除塵器中過濾，清潔空氣排入大氣中，布袋上的灰塵經反吹旋噴落入除塵器底部的集塵箱中，用戶可定期清除，廢砂由廢料管流出以便回用。丸砂混合物由回用管收回進入室體，待分離器分離后再回用，干凈的彈丸經由供丸系統的電磁供丸閘門進入拋丸器再次拋打工件。



　　Q3210履帶式拋丸機室體的防護


　　室體內采用耐磨護板防護。護板均用防護螺帽壓緊，便于拆裝更換。


　　1、履帶及端盤


　　（1）[Q3210C]履帶裝置主要由45節鏈環和裝在鏈環上的履帶組成。


　　（2）[Q3210]履帶裝置主要由鏈環和裝在鏈環上的耐磨橡膠履帶組成。橡膠履帶上布有小孔以使彈丸流入底部的鋼板網過篩，重新回到丸料循環系統。


　　履帶圍繞在一對圓形托盤上，使得在空間上形成一個上部開放的滾筒，并由八角輪使其運動。履帶的運行使得工件不斷翻動。履帶可實現正反轉：正轉為工件清理操作，反轉為卸料操作。履帶上設有漲緊裝置。


　　2、吊門


　　本機吊門內側鋪以耐磨橡膠護板，采用鋼壓板并用特制六角螺母壓緊；吊門還裝有橡膠簾遮住其和室體間間隙，以防彈丸飛濺。


　　本機標準配置為電動吊門，大門通過減速機牽引鋼絲繩實現開、關操作。具體配置以貴公司所購買的設備為準。


　　3、加料機


　　加料機架搭接在吊門上，裝料時料斗車上行，小車到達卸料位置后，車斗繞小車前軸轉動，將工作加到履帶上。


　　4、卸料機


　　為提高自動化程度，有多種卸料機構可供選擇。請用戶參照所購買的設備確定其型號及工作原理。


　　5、丸料循環凈化系統


　　拋丸機采用滿簾幕式丸砂分離器。分離器由分離器螺旋、滾筒篩、分離區、丸料倉等組成。在丸砂分離器的漏斗處設有加料口，用來向設備補充新彈丸。


　　6、除塵系統


　　除塵系統用于去除拋丸機工作過程中產生的灰塵，防止環境污染。系統由濾筒除塵器、風機及連接管道(從清理室、分離器到除塵器)等組成。連接管道上配有蝶閥用于調節風量，以使設備各部分的工作達到最佳狀態，使工作過程中無粉塵外溢。
